ZowieBox支持哪些USB 串口?

目前ZowieBox支持的串口芯片为FT232,PL2303。

对于不同的串口线请采取不同的连接方式:

1、 USB 转RS232

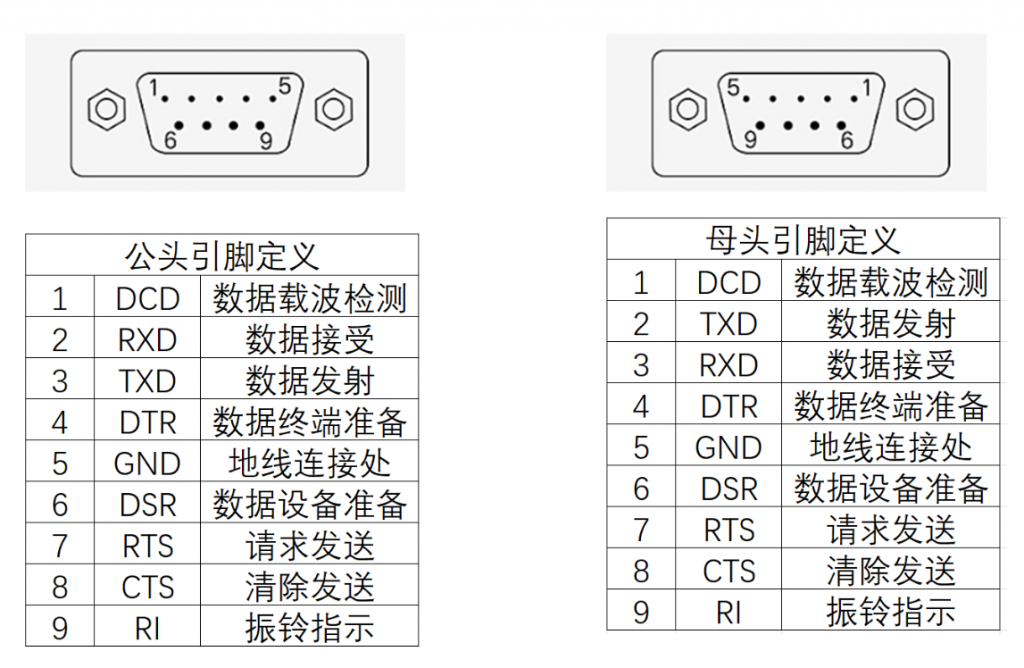

RS232的引脚定义如下:

为确保一端的RXD与另一端的TXD连接,请先检查所需要控制设备的RS232接口。

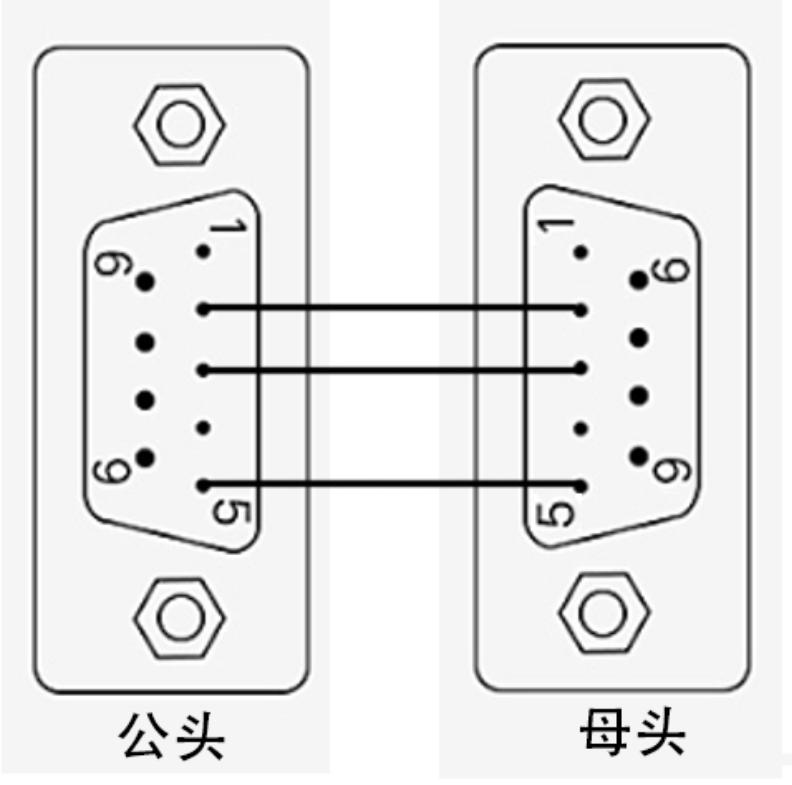

若所需要控制设备的RS232接口为母头,则请选择直连,连接方式如下图所示:

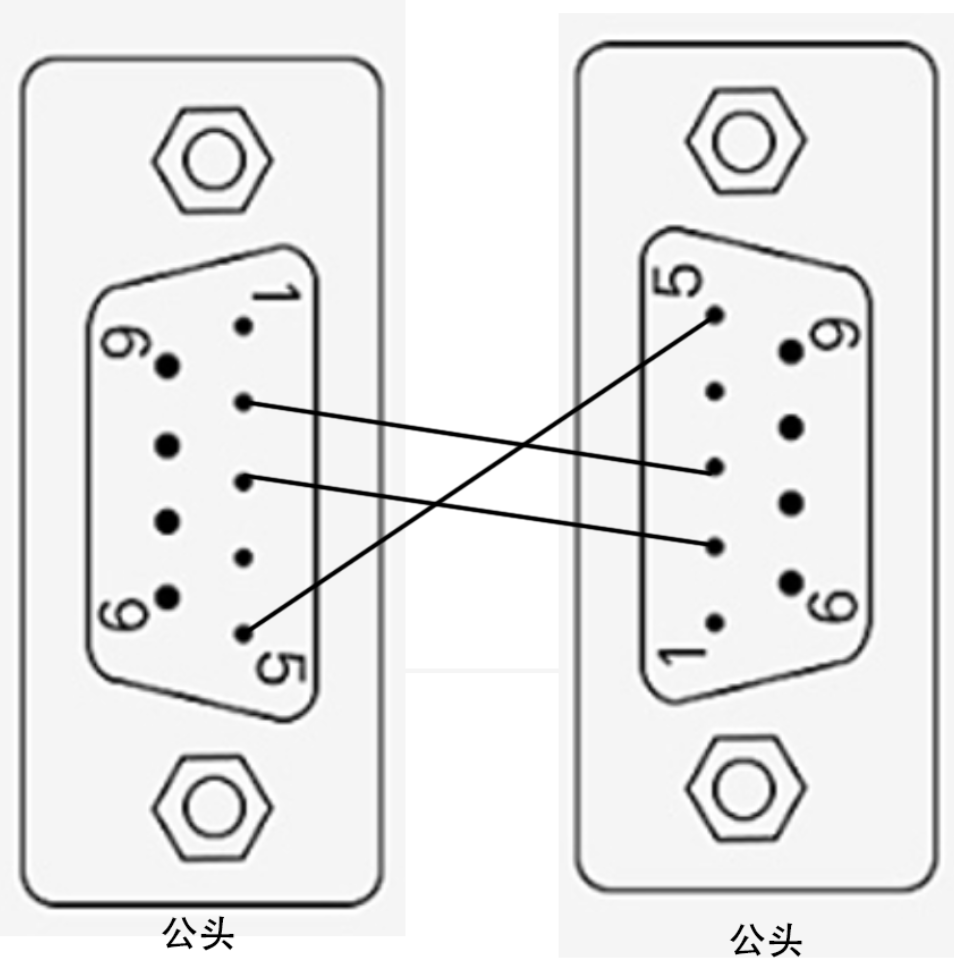

若所需连接的设备为公头,则需要交叉连接,连接方式如下图所示:

2、 USB转RS485

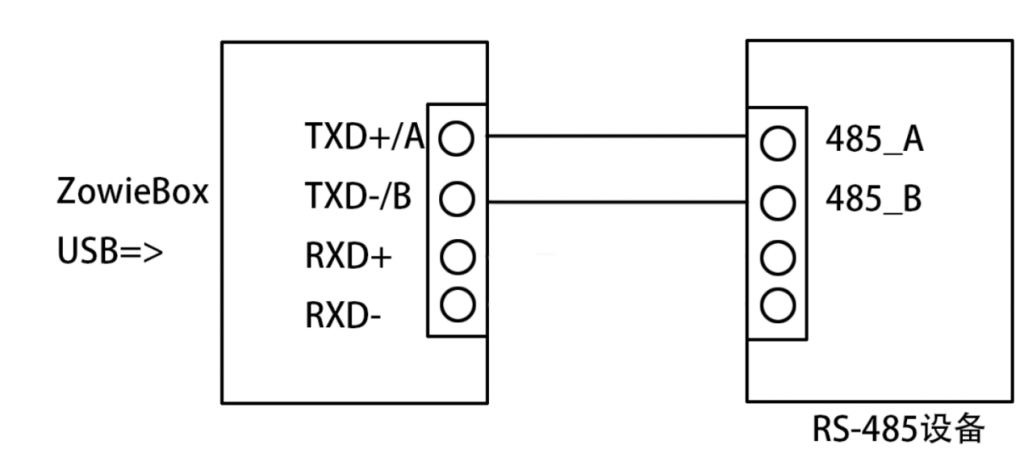

对于RS485接口,请选择直连方式进行连接,连接方式如下图所示:

3、 USB转RS422

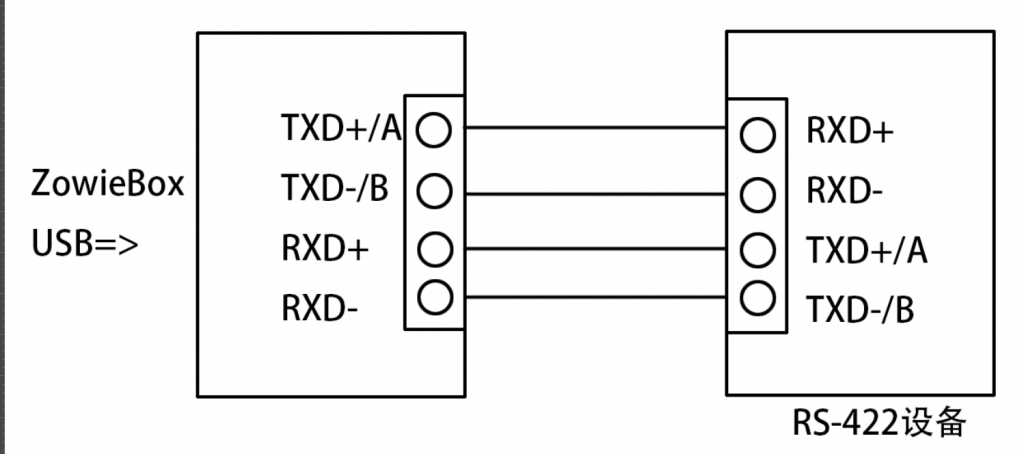

对于RS422接口,请选择直连方式进行连接,连接方式如下图所示:

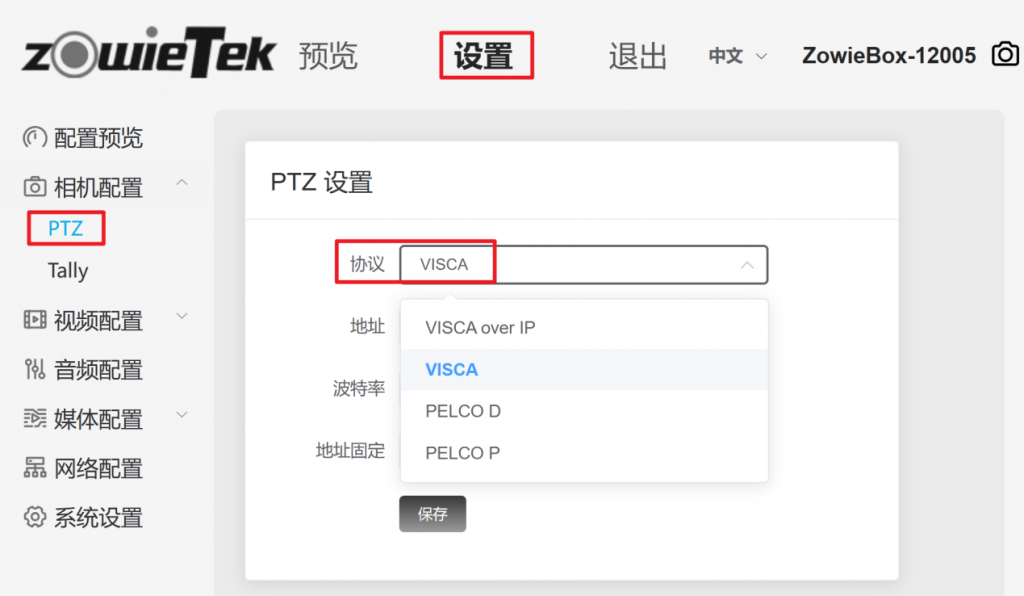

连接成功后,请登录ZowieBox的网页控制界面,依次点击设备->相机配置->PTZ,

ZowieBox检测到支持的串口芯片后,便可以对所使用的控制协议进行选择。

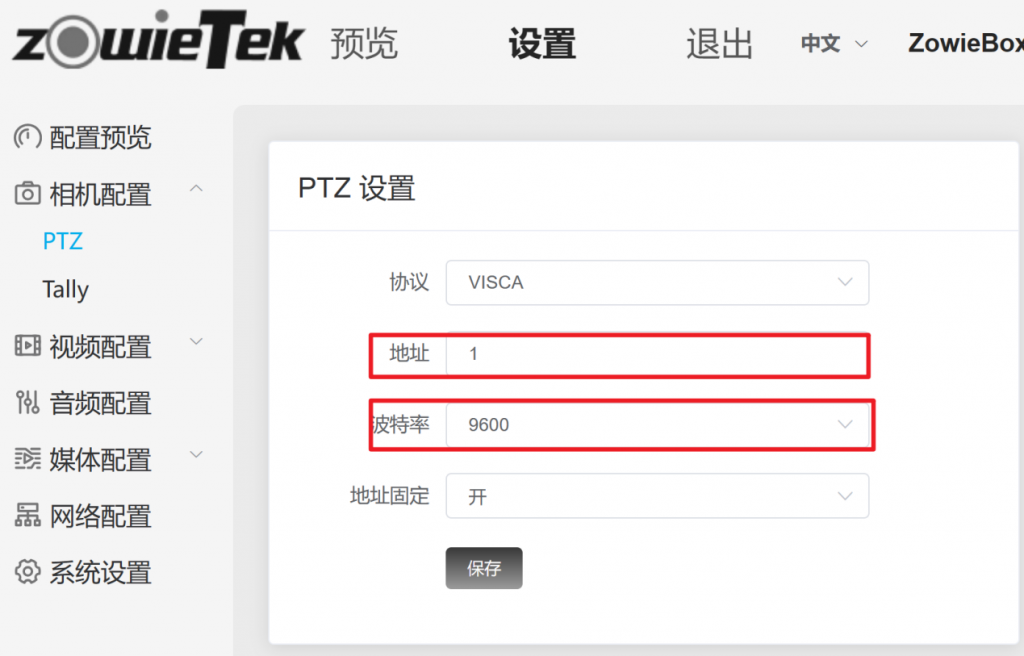

查询所需要控制的设备的地址与波特率等信息,将其输入到ZowieBox的输入框中并点击保存。

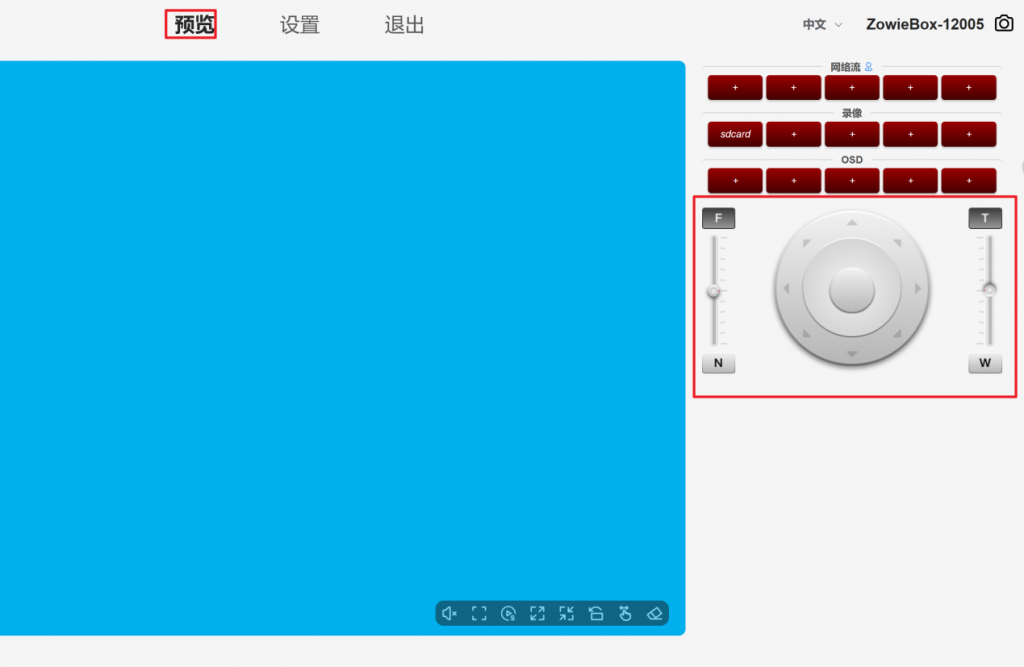

保存成功后点击预览选项,便可以使用预览界面的控制按钮对其他设备进行聚焦、变焦、方向控制等操作。
