如何通过局域网进行点对点图传

进行点对点图传请准备两台ZowieBox。一台作为编码器(例:192.168.5.11)将HDMI的输入信号源转换为NDI,一台作为解码器(例:192.168.5.12)对NDI源进行解码并输出到显示器上。

1ZowieBox进行点对点图传时支持两种连接方法:

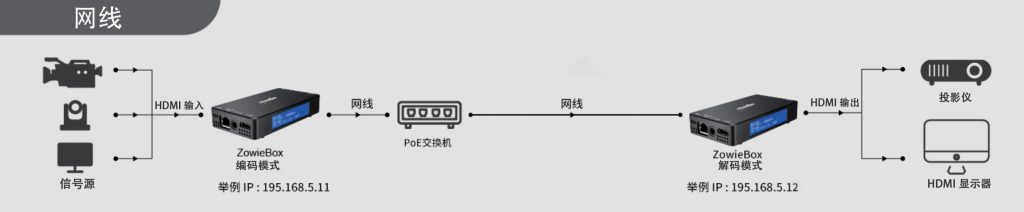

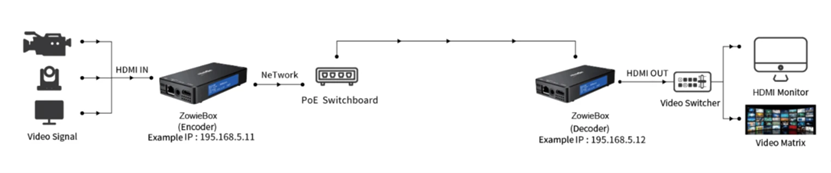

方法一:将两台ZowieBox连接到同一局域网的PoE交换机上,如下图所示。

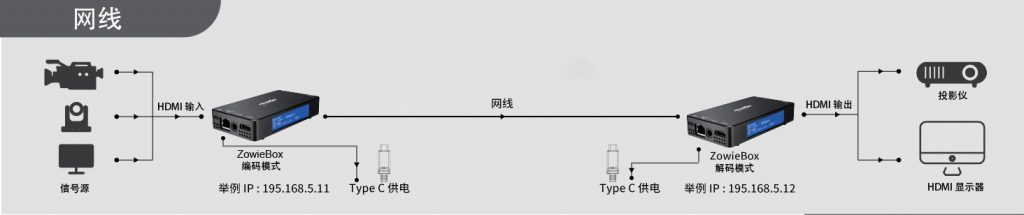

方法二:使用Type C为两台ZowieBox供电并使用一根网线直接将两台设备连接,如下图所示。

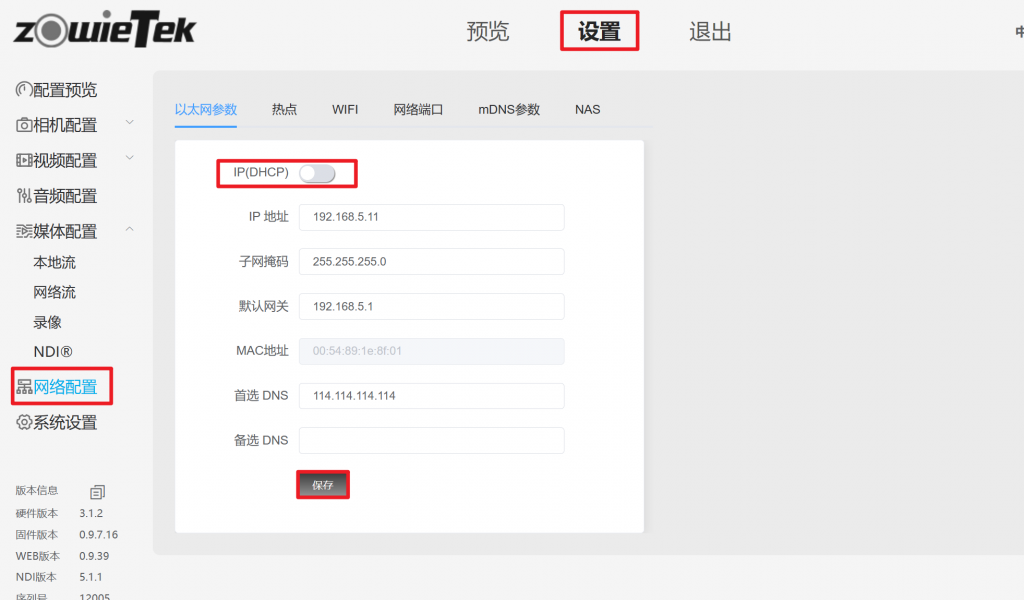

使用方法二进行连接时,建议设置好参数后分别进入两台ZowieBox的网页控制界面,依次点击设置>网络配置>以太网参数。将IP(DHCP)关闭,点击保存并重启。

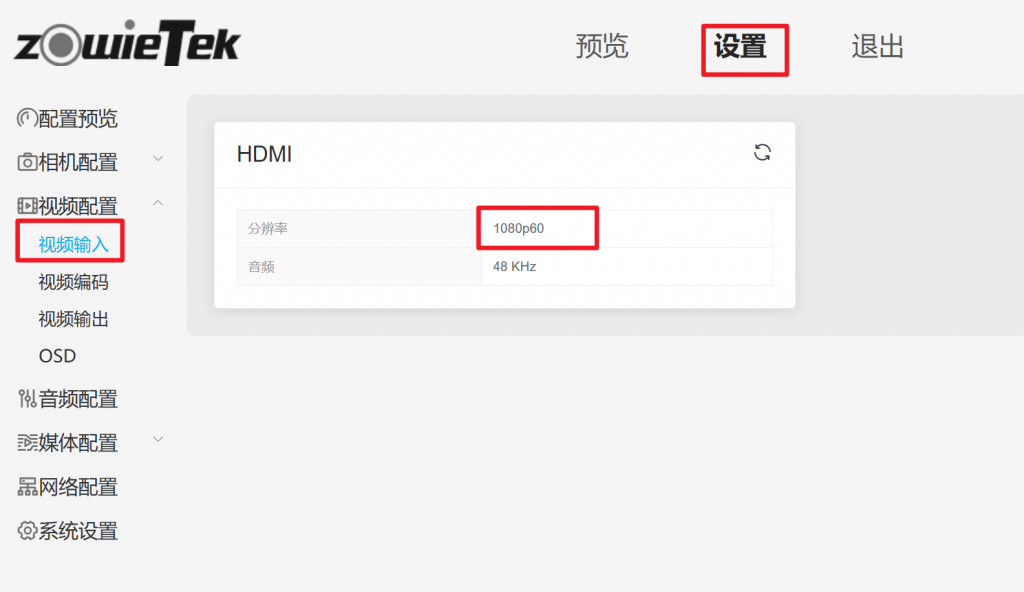

2、 请为编码器插入HDMI视频信号,并在网页上预览图像确保图像正常,建议信号分辨率为1080p60/1080p50

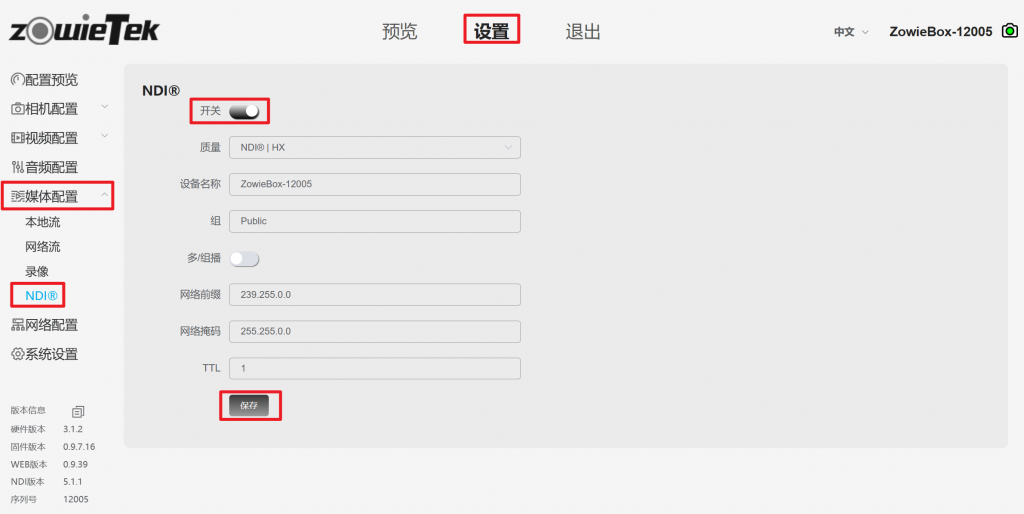

3、 进入编码器(例:192.168.5.11)的网页控制界面后,依次点击设置->媒体配置->NDI,将NDI按钮打开后重启编码器。

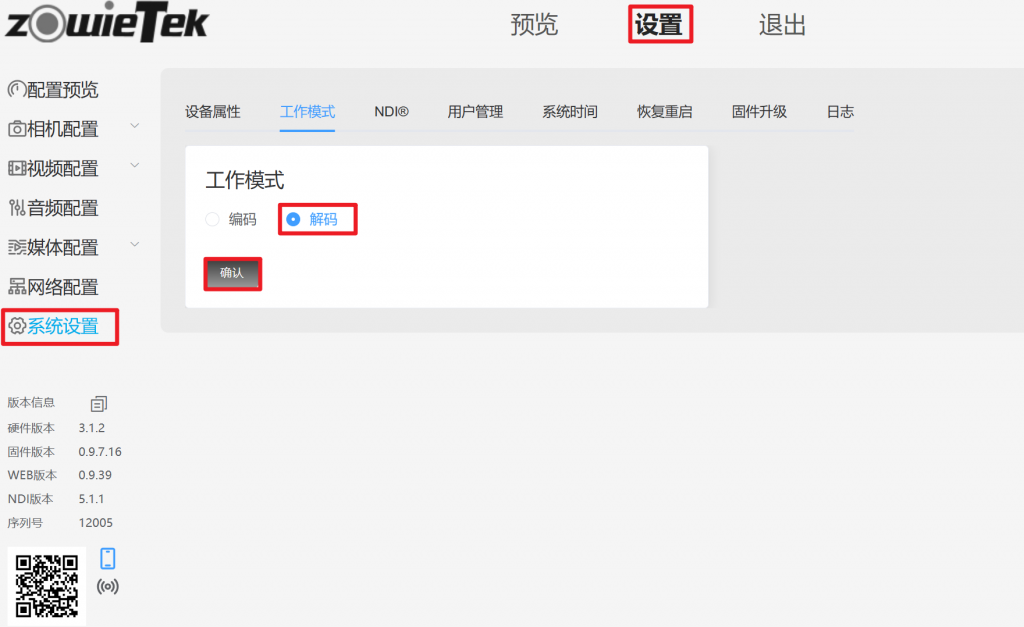

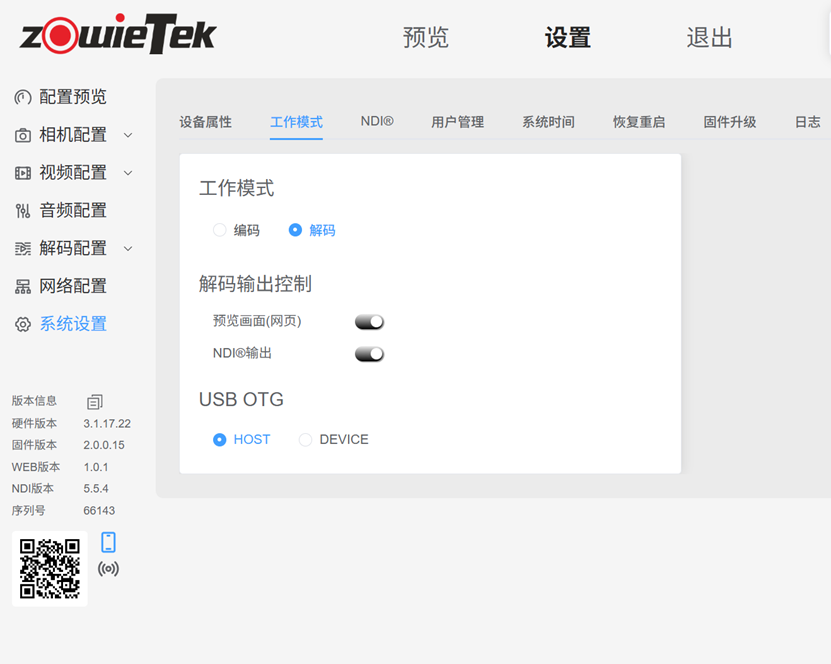

4、 进入解码器(例:192.168.5.12)的网页控制界面,依次点击设置>系统设置->工作模式,将工作模式切换成解码模式。

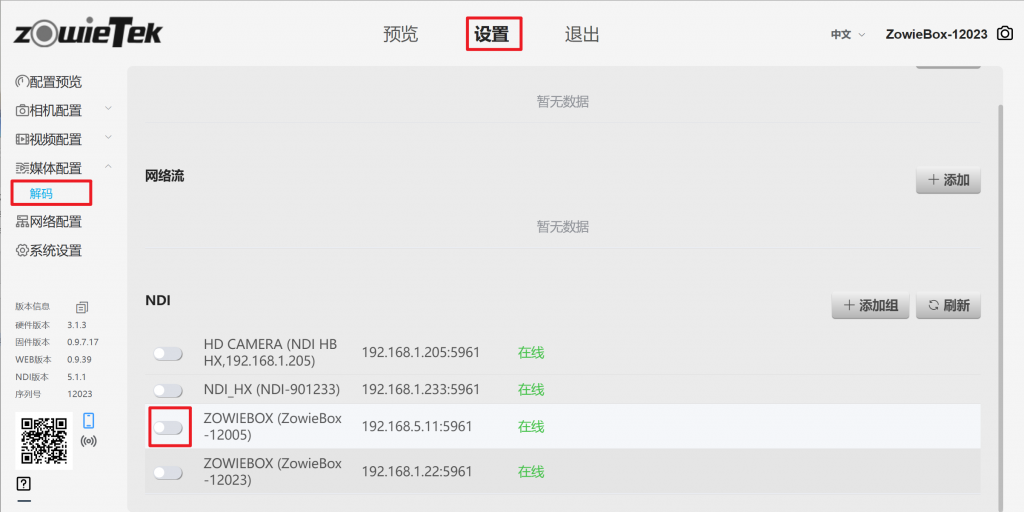

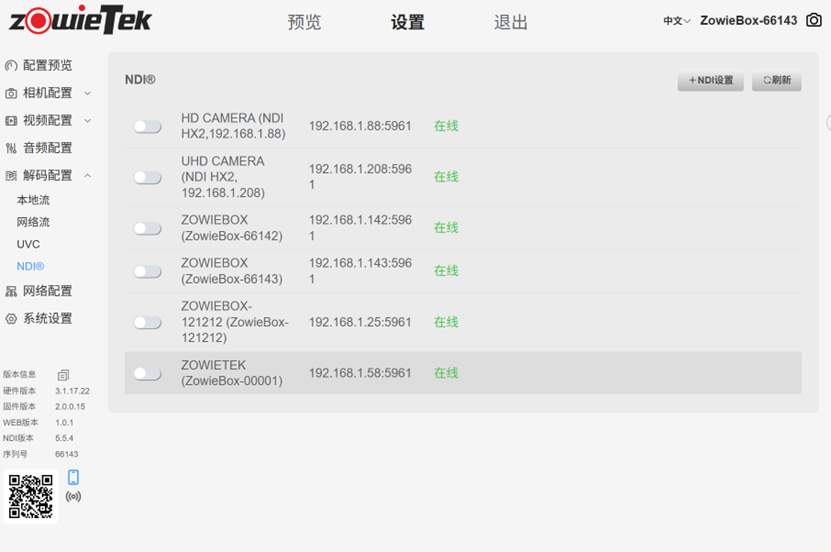

5、 在解码器(例192.168.5.22)的网页控制界面中,依次点击设置>媒体配置->解码,打开所需要的NDI流进行解码。将HDMI的输出接入到显示屏中便可查看解码视频。
