概述

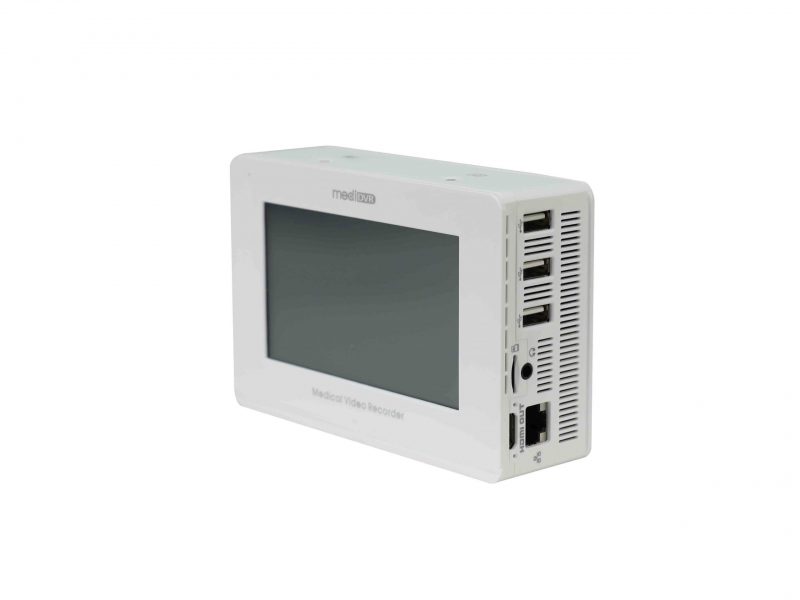

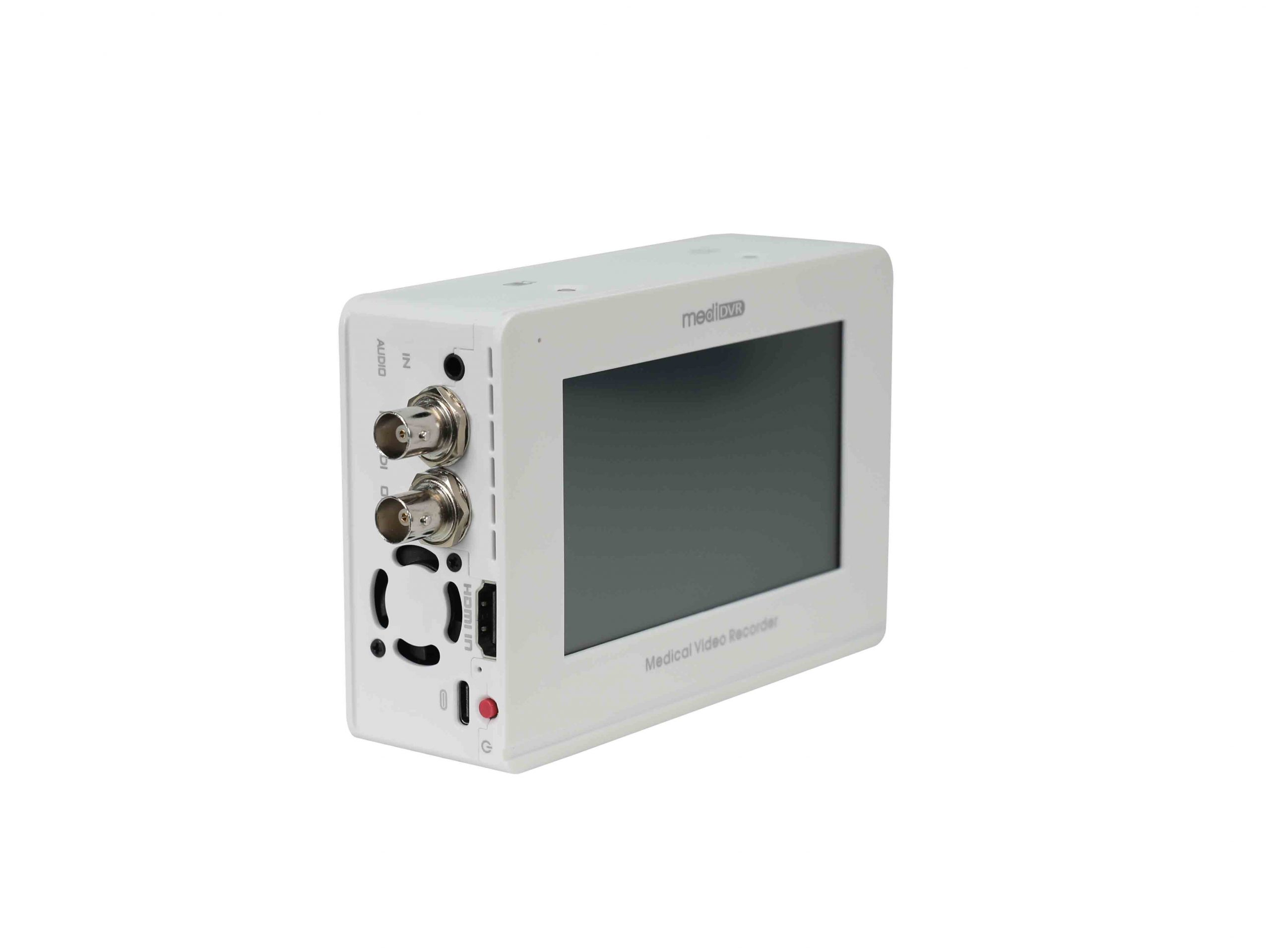

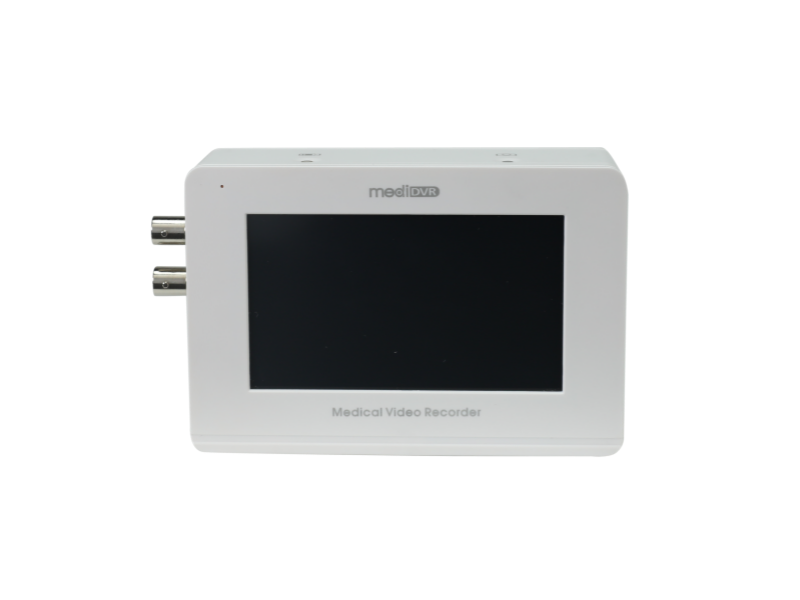

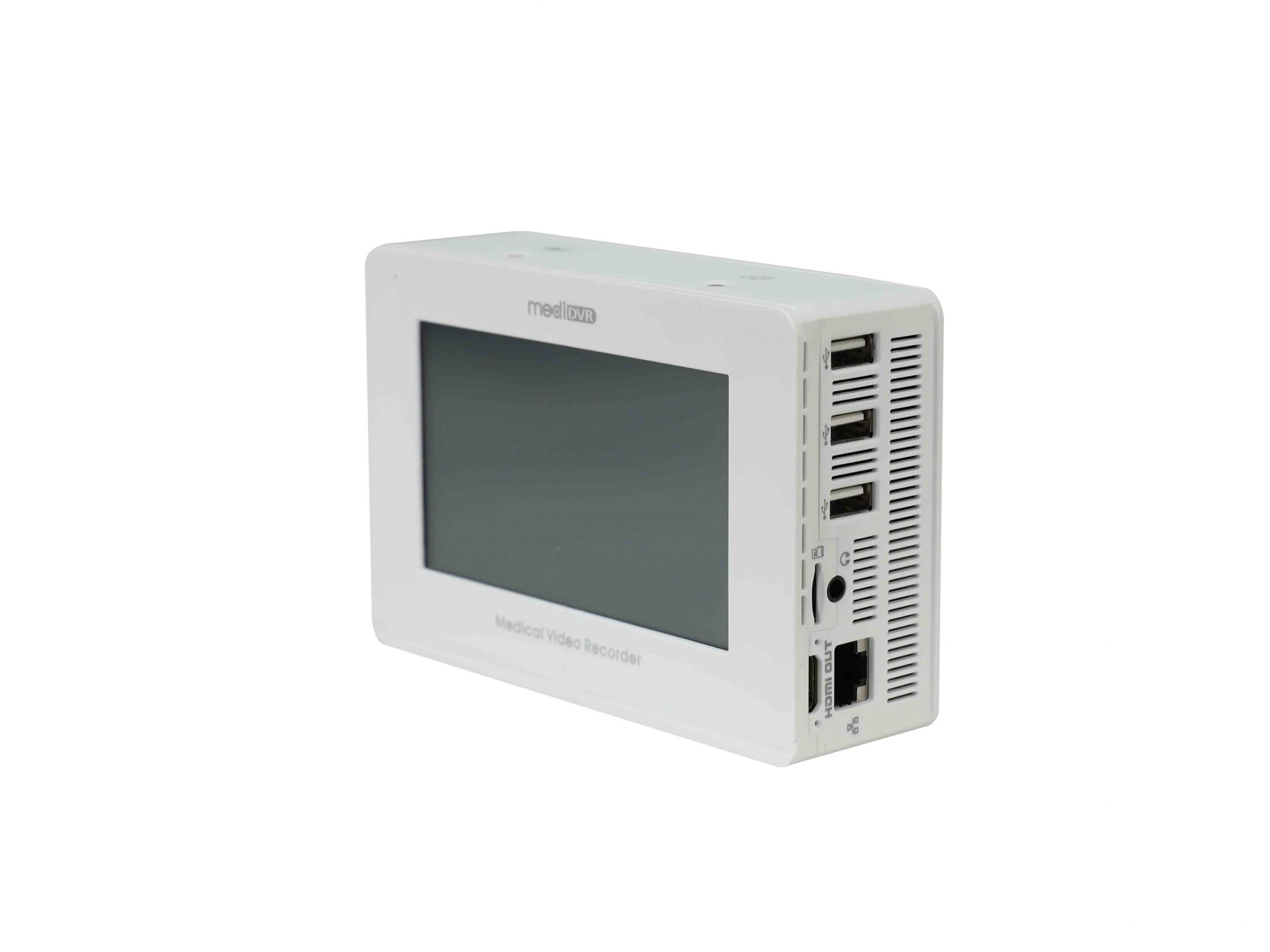

双接口便携高清医疗影像记录,第二代 MediDVR™,是业界性价比更高的便携接口医疗影像记录设备。它将清晰的图像、高质量视频、易用的操控、各类存储设备的支持等创新的性能和功能融为了一体 。
便携MediDVR可以记录高清锐利的1080视频,支持内窥镜、手术显微镜、CT机、手术摄像、关节镜、荧光造影仪、手术摄像机、C臂、超声波诊断等医疗设备。可以将极其清晰的静止图像和视频保存到USB 硬盘、U盘、TF盘,还可以记录到NAS网络服务器。使用 活动硬盘 或 NAS,可以连续录制最高质量的高清视频长达两周或更长时间。录像质量三级可选,自带全向麦克风或者外接麦克风,录音增益可调。有蜂鸣器、LED反馈,直观易用。
新一代PMD2 配备有 4.3 英寸电阻式触摸屏交互,即使戴上手套仍可交互操作。 实时画中画和拼图可以通过触摸 UI 进行预览、切换、设置。 允许在同一屏幕上显示和记录医疗视频和心电图的画中画。 所有录音、照片、病人、回放、存储状态都可在触摸屏上操作。 除了触摸之外,还提供物理按钮。
便携MediDVR还支持视频流,通过连接到医院网络支持实时流媒体。 它可以将手术影响实时传输给手术室外的其他从业者或学生,可以在 PC 或 iPad/iPhone 上进行培训或监控。
MediDVR 通用且易于操作,无需专门培训,即插即用。 它具有通用的视频连接性和兼容性,双视频输入格式可实现与几乎所有现代手术系统影像设备的兼容和集成。视频输入支持包括DVI、HD/3G SDI和 HDMI,还具有 SDI、 HDMI 甚至模拟视频到 HDMI 环路输出。
除以上之外,它还支持传统的和USB脚踏板、USB手柄、USB键盘。还支持手机QR扫描遥控,可通过手机、iPad或者PC远程控制录像操作。
便携MediDVR 可用于众多场合,主要应用是医学成像,并允许您轻松地将数字视频和图像直接录制到闪存驱动器或硬盘驱动器。 您可以在安全的医院网络上存档和共享医疗影响,使用第三方编辑程序等来增强它们。
特点
- 高清锐利的1080p全接口视频、图像记录
- PiP画中画预览与录像更可叠加画中画叠加ECG
- 两路视频输入,可画中画等多种组合,实时预览切换
- 最高码流20mbits/s,高画质H264编码
- 支持最高分辨率可达1080p60
- 模拟与嵌入音频自适应音频AAC编码
- 4.3” 电阻液晶屏,戴手套仍可操作并同时配备有物理按键
- QR扫码手机遥控,手机、iPad、PC均可遥控操作
- 支持HDMI/SDI输入包括嵌入音频,同时支持DVI
- 自动视频输入格式分辨率检测,自适应设置录像
- 支持SDI,HDMI环出,同时支持传统模拟到现代HDMI环出
- 支持静态拍照JPG, BMP, DICOM医学格式
- 针对医学应用对图像进行了优化
- 支持mp4, mov视频格式
- 支持传统、USB脚踏板,支持USB手柄作为遥控
- 支持立即回放,可在LCD液晶屏和外接显示器预览
- 通用存储支持,外接U盘、活动硬盘灵活方便
- 自带双利降噪全向麦克风,并支持外接麦克风,增益可调
- 强大的病人信息输入和管理功能
- 支持USB键盘输入编辑病人信息诊断日志
- 支持局域网内rtsp视频流
- 体积小、成本低、性价比高
- 支持脚踏板开关
- 支持实时时钟、日期/时间戳和 OSD 功能
- 可升级的固件
- 相关资格认证:CE, FCC, EN60601-1, EN60601-2
规范
电源 | 输入 | 18V 2A,USB TYPE C 40W医疗等级滤波电源 |
视频 | 视频编码 | H.264/AVC MP/HP |
分辨率 | 1920×1080@25/30/50/60fps 1280×720@50/60fps 480i/576i, 1080i@50/60 SMPTE 296M/274M/292M,425M/424M DVI/HDMI所有分辨率 | |
码流 | 最高20Mbits/s, 3级可调 | |
帧率 | 24/25/30fps, 50/60fps | |
编码格式 | H.264, mp4/mov 封装 | |
采样方式 | CBR/VBR | |
照片 | 照片格式 | Jpeg, Bmp, DICOM |
网络 | LAN | 100/1000M Base-T |
WiFi6 | 802.11b/g/n/ac, 2.4/5.8GHz | |
视频流 | RTSP | |
音频 | 采样率 | 32-48Khz 16bits |
编码格式 | AAC Stereo | |
声道数 | 2, 带自动增益控制 | |
麦克风 | 2.2VDC Bias, 2.2Kohm, <0.7VRMS -36db. 麦克风增益可调节 | |

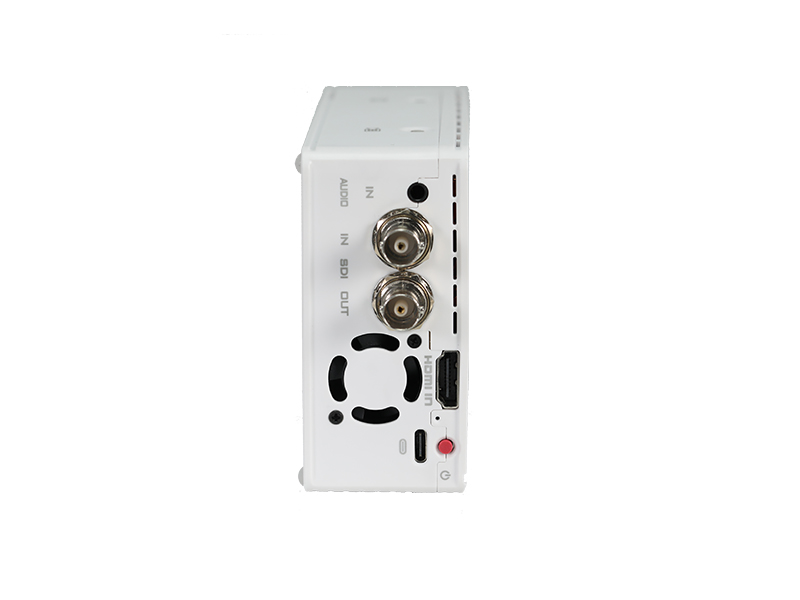

接口 | SDI输入 | 1x BNC, 75欧姆, 800mVpp, SD/HD/3G |
HDMI输入 | 1 x TYPE A, 座 | |
预监 | LCD 4.3” | |
预监输出 | 1 x DVI 座 | |
SDI 环出 | SDI 环出 | |

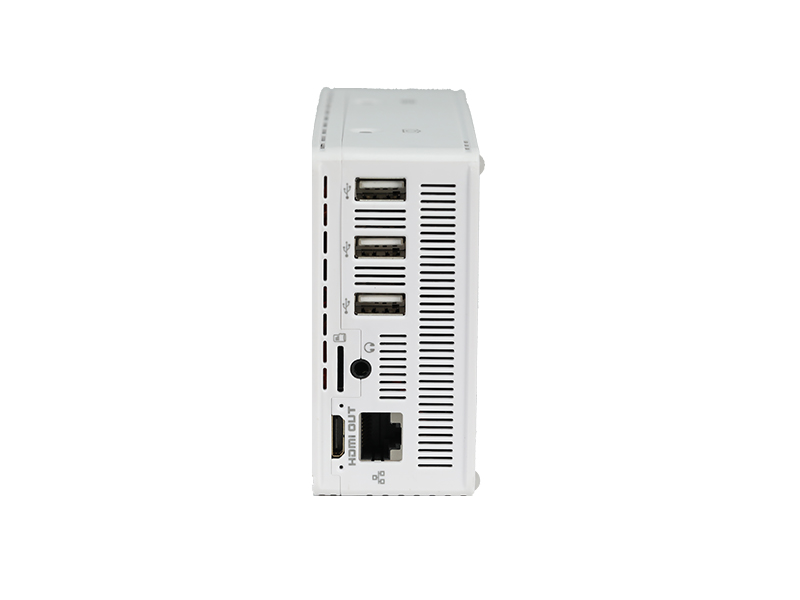

HDMI环出 | 1 x TYPE A, 座 | |
网络 | RJ45, 100/1000M Ethernet | |
USB | 3 x USB | |
音频入 | 2CH, 2 x 3.5mm 座子, >20K欧姆 | |
音频出 | 2CH, 2 x 3.5mm 座 | |
音频出 | 1 x 彩色 LED | |
报警 | 蜂鸣声 | |
前置MIC | 全向双声道 | |
后置MIC | 2CH, 2 x 3.5mm Jack 座 | |

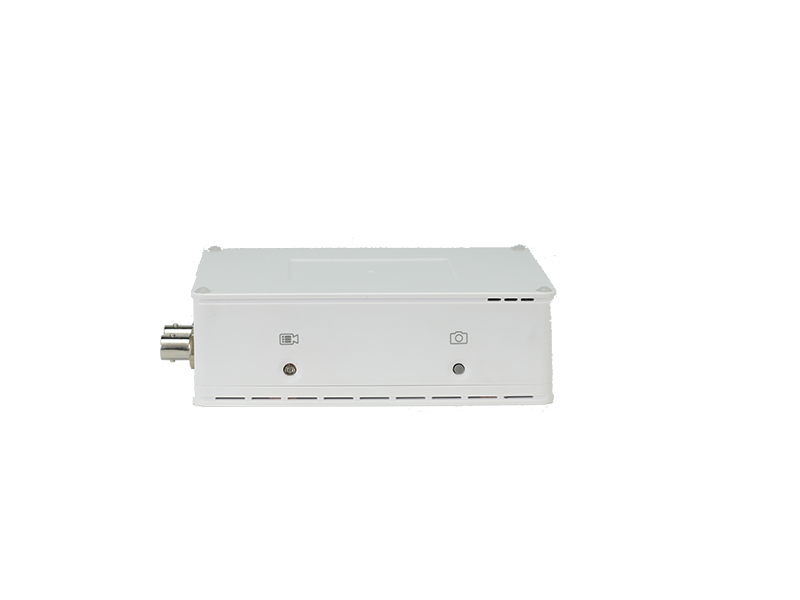

脚踏板 | 2 x 3.5mm 座, 1x Photo, 1 x Video | |
控制 | LCD | 4.3” IPS, 电阻触摸屏 |
按钮 | 防溅薄膜开关 | |
网络控制 | 手机、iPad、PC, RESTFUL接口 | |
存储 | ||
外部存储 | U盘, USB HDD, TF | |
磁盘分区格式 | FAT32, 最大2T | |
软件 | 固件 | 可升级, Linux OS. |
配置 | 设置 | LCD 4.3寸 |
菜单 | 触摸屏、物理按键 | |
电脑配置 | USB 3.0 接口; USB 3.0 SDHC 读卡器; SDHC 内置读卡器; 显示器分辨率:1920×1080 | |

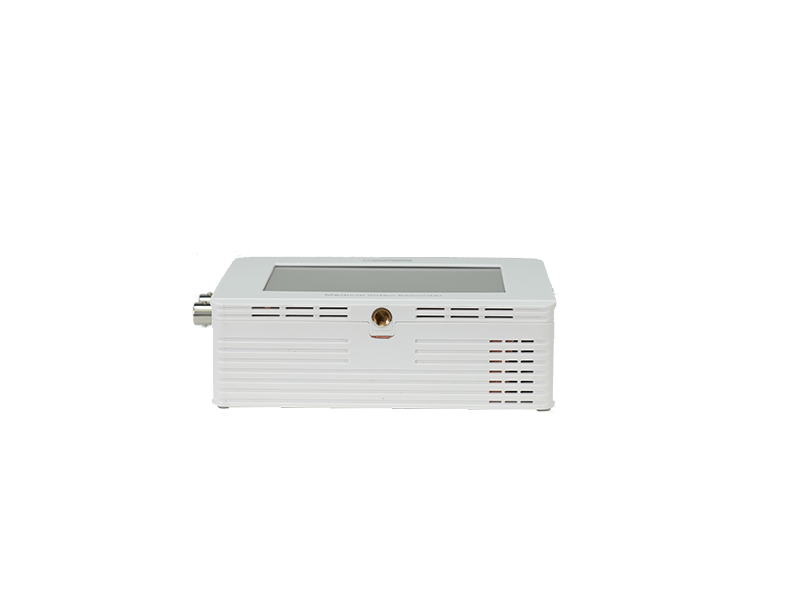

使用环境 | 尺寸 | 131×85×42mm |
重量 | 596克(不含电源) | |
外壳 | ABS外壳 | |
环境温度 | 0°C to 45°C | |
认证 | 认证 | CE, FCC, EN60601-1, EN60601-2 |
下载
项目 | 类型 | 更新 | 版本 | 下载 |
规格书 | 22.02.25 | – | ||
手册 | 22.02.24 | 1.0.5 | ||
软件 | ZIP | 22.02.24 | – |
订单信息
项目 | P/N |
高清医用录像机PMD2 | 30501-100 |
配件 | |
医用USB双路脚踏板 | 68951-002 |
医用USB三路脚踏板 | 68951-003 |
医用USB四键手柄控制器 | 68952-004 |
脚踏板延长线 | 68990-LLL(3/5/10m) |
以上所列配件需要单独购买 |
