Tally灯 – GPI I/ O

Tally 仅支持与通过 Sony VISCA、VISCA 串口和 VISCA over IP（UDP/TCP）协议控制的摄像机进行通信。
Tally 引脚定义如下：                                                                                                                                                                                                                                                                                                点击 –>Tally 设置以设置Tally灯的输入/输出。
Tally灯输入模式：
1.选择要控制的摄像机编号。
2.将控制模式更改为输入模式。
3.选择从Tally接口接收高电平或低电平信号。

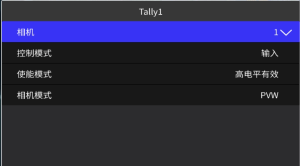

选择在接收到高电平/低电平信号时，向摄像机发送预览（PVW 绿色）或直播（PGM 红色）模式。                                                                                                                                     如图所示：当Tally灯引脚1接收到高电平信号且摄像机1为当前控制的摄像机时，将向摄像机1发送信号，将摄像机1的Tally灯切换至PVW（绿色）模式，否则摄像机1的Tally灯保持关闭状态。

Tally灯输出模式：
1.选择需要接收Tally信号的摄像机编号。
2.将控制模式切换为输出模式。
3.选择输出高电平或低电平信号。

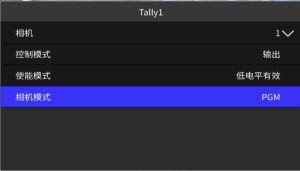

选择在接收到摄像机发送的预览（PVW 绿色）或节目（PGM 红色）信号后，向Tally接口发送高电平或低电平信号                                                                                                                                     如图所示：当摄像机1为当前控制的摄像机且摄像机的Tally灯变为PGM（红色）时，Tally接口的第1脚将输出低电平信号。
提示：
1.在输入模式下，如果被控摄像机不支持VISCA协议，窗口将显示对应的Tally颜色，但无法发送至摄像机。
2.在输入模式下，Tally 接口默认处于低电平。
