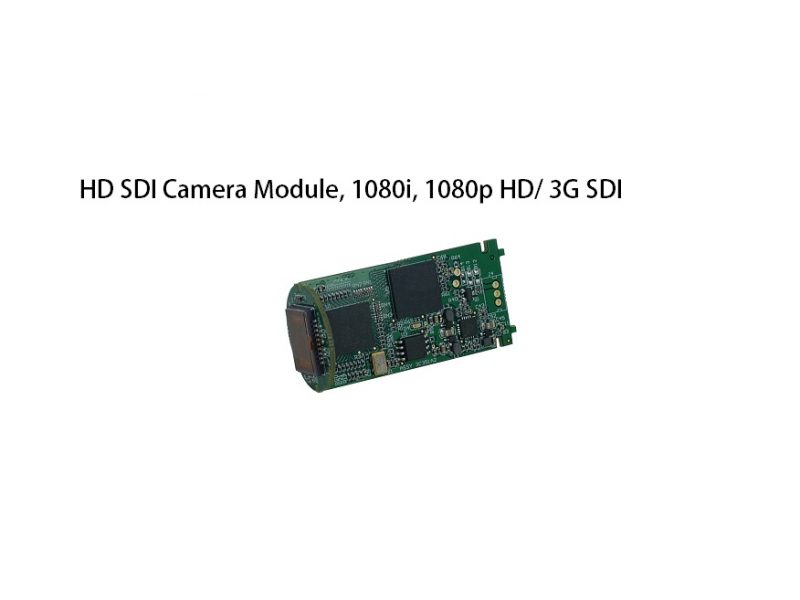

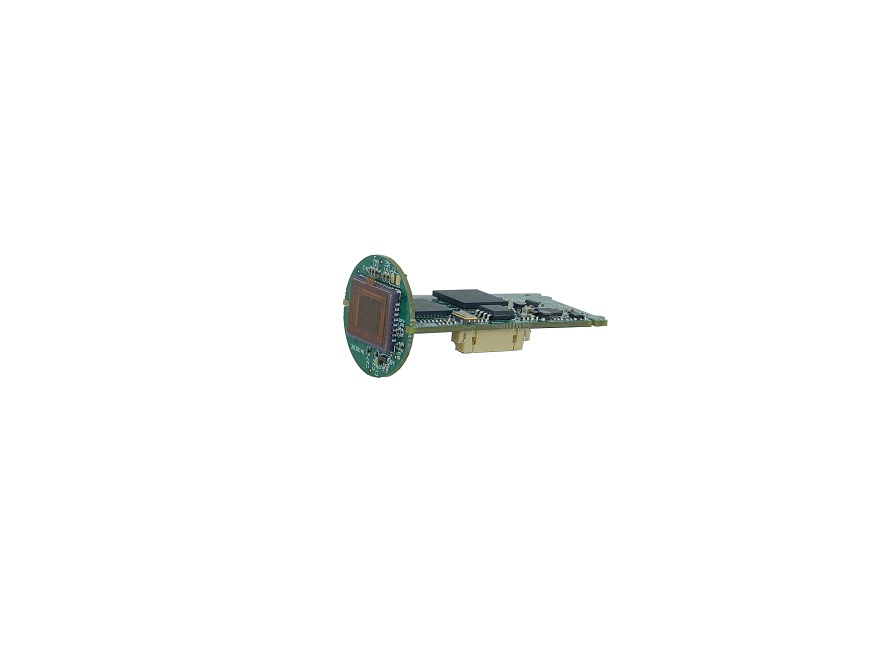

SDI摄像头模组（已停产）
概述
HD SDI子弹相机是世界上最小的SDI子弹相机，是一款专为监控，工业，运动或任何移动应用设计的通用全高清摄像机。 体积小，重量轻，防风雨，灵敏度高，功耗低。 采用高清高品质玻璃镜头，可将美观，清晰的1080p视频拍摄成SDI信号。 SDI摄像机的最大优势是全数字化，高品质，低延迟，长距离同轴电缆的传输视频。 它广泛应用于需要长距离，高清晰度视频传输的业务，是工业A / V应用的最佳解决方案，如机器视觉，视频会议，教育和培训等。
特点
- 2百万像素全高清1080p子弹相机
- HD SDI 传输距离长达100米

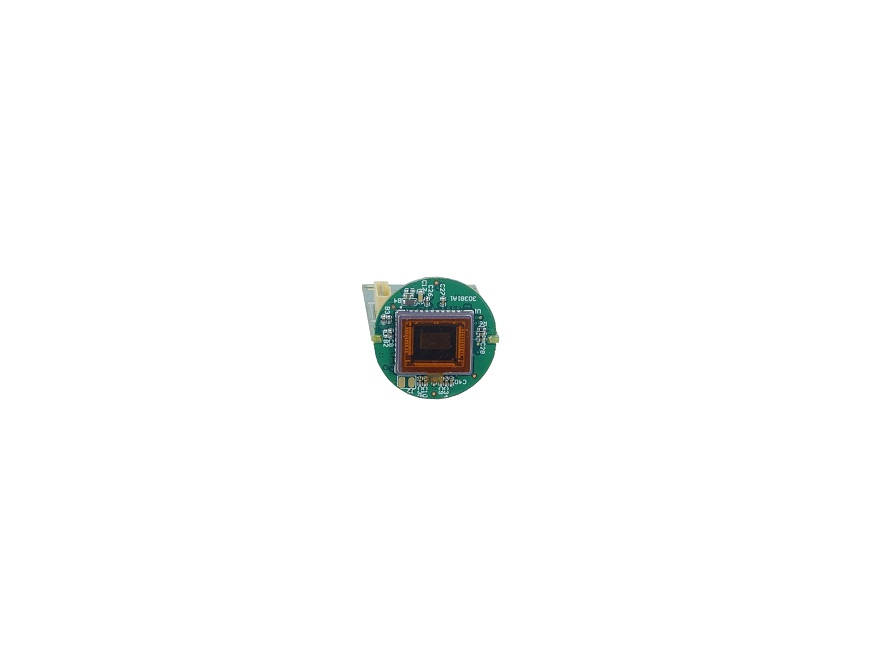

- 低光高灵敏度1/3“CMOS传感器
- 锐利清晰6块玻璃结构广角镜头

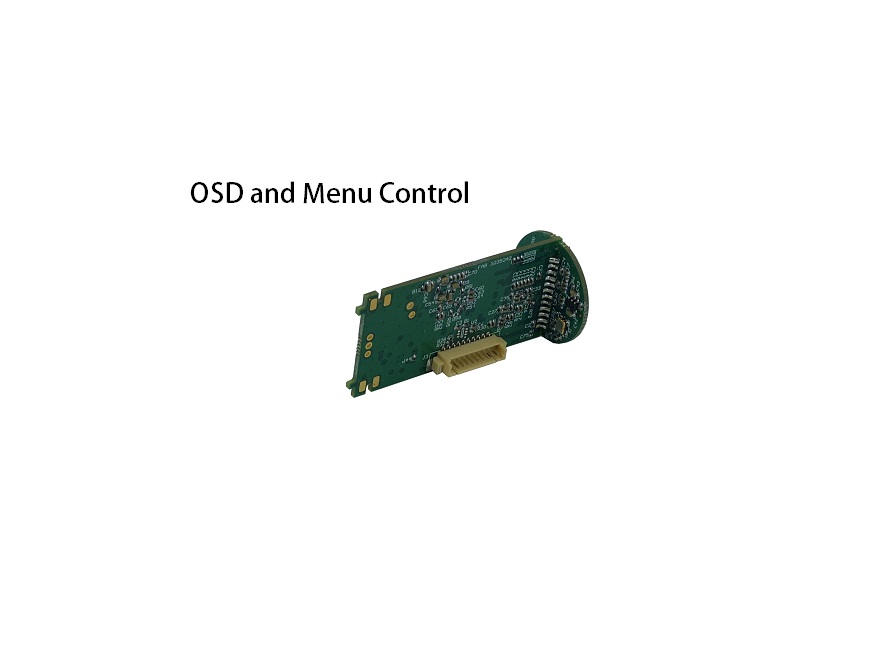

- 高品质的具有OSD菜单选项的ISP
- 没有视频失真和延迟
- 防风雨设计
- 坚固的铝弹形外壳
- UART/RS485 模块
规格
| 电源 | 电压 | 12-18VDC +/- 10% |
| 功耗 | 12VDC 180mA | |
| 视频 | 格式 | 1080p 25/30fps, 1080i 50/60fps |
| 输出 | HD-SDI, 1.485Gb/s | |
| 相机 | 尺寸 | 1/3″ |
| 有效像素 | 1920×1080, 2.2um pixel size | |
| 镜头 | 3.6mm, 6 Element in 5 group Glass, 126º View angle for 1080p 2.8, 6, 8,12,16mm 镜头, 鱼眼镜头, 不变形镜头可选 |
|
| 镜头卡口 | M12 | |
| 光圈 | f1.8 | |
| 灵敏度 | 3300mv/lux-sec | |
| 动态范围 | 69db | |
| 扫描方式 | 逐行扫描 | |
| 快门 | 滚动快门 | |
| 曝光 | AE,AWB | |
| OSD | 菜单 | |
| 可调 | 亮度/锐度, 2D/3D NR, AGC, 白天&夜间, WDR, 除雾, 缩放 | |
| 接口 | 视频 | SDI, BNC 75ohm, 800mVpp |
| 电源 | 电源插座 5.5mm x 2.0mm I.D | |
| OSD | 内置 | |
| 按钮 | 产品相关接口 | |
| 物理特征 | 尺寸 | 50xø24mm |
| 重量 | 52g (1.8oz) |
下载
| 项目 | 类型 | 更新 | 版本 | 下载 |
| 规格 | 2014.02 | – | ||
| 快速链接图 | 2015.02 | – | ||
| 用户手册 | 2015.02 | – | ||
| HD/3G SDI Bullet Camera 3D STEP Model | Model | 2015.11 | – |
订单信息
| 项目 | P/N |
| 高清SDI摄像头,1080p 25/30/菜单 | 30351-001/002/003 |
| 高清SDI摄像头,1080i 50/60/菜单 | 30351-011/012/013 |
| 3G SDI 摄像头, 1080p 50/60/菜单 | 30351-031/032/033 |
| 3G SDI 摄像头, 同轴供电, LLL=线长, XY-结构 | 30351-2XY-LLL |
| 高清SDI摄像头, Lock接口, LLL=线长, XY-结构 | 30351-1XY-LLL |
| 高清SDI摄像头, 同轴供电, LLL=线长, XY=结构 | 30351-2XY-LLL |
| 配件 | |
| 高清SDI随身录 | 30261-020/003 |
| 高清SDI监视器 | 70100-125 |
| 电源适配器, 国标/ 澳标/ 德标/ 英标 | 55900 |
| 以上配件需要单独购买 | |
